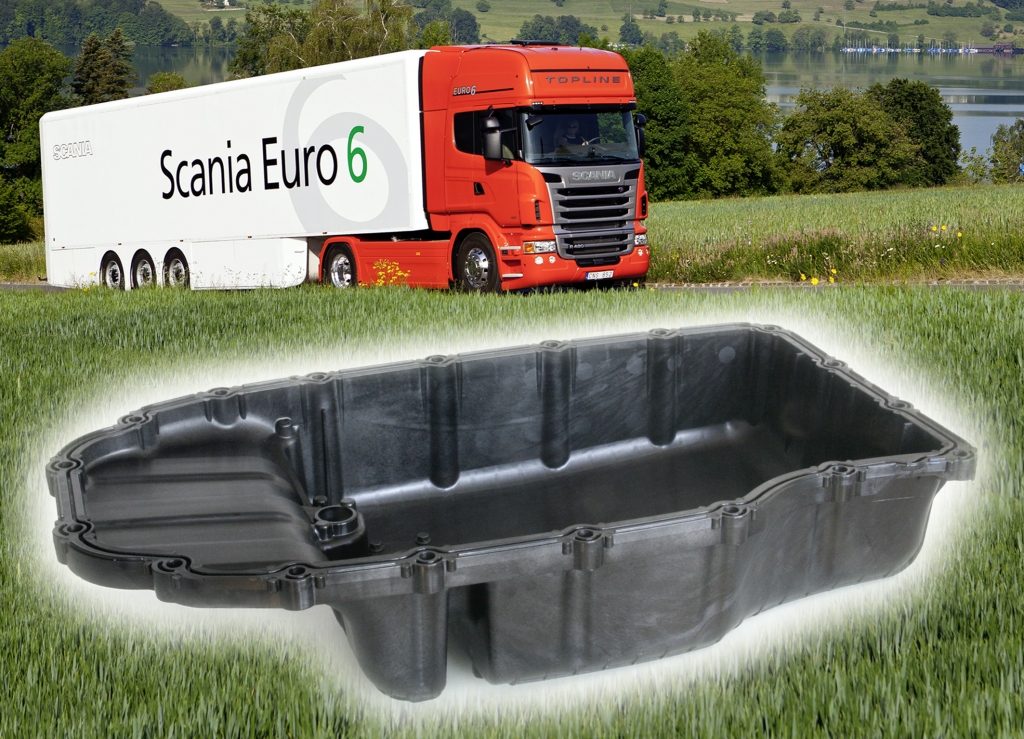

27.06.2012 / DuPont.  Ein spritzgegossenes Ölwannenunterteil (Ölsumpf) aus DuPont™ Zytel^® Polyamid (PA) hilft dem schwedischen Nutzfahrzeughersteller Scania, den Geräuschpegel, die Emissionen und das Gewicht zu verringern. Das leichte und zugleich robuste Kunststoff­teil gehört zu den vielen innovativen technischen Lösungen, die Scania in seinen neuen Euro-6-Motoren einsetzt.

Die bahnbrechende Anwendung wird von der schwedischen Plastal Group AB gefertigt, ein führender Zulieferer anspruchsvoller technischer Kunststoffteile für die Automobilindustrie. Im Land selbst und europaweit berieten Mitarbeiter von DuPont in Werkstoff-, Konstruktions- und Verarbeitungsfragen. Weitere Entwicklungsunterstützung kam von dem Prototypspezialisten Idé-Pro in Skive, Dänemark.

Scania hat seine neuen, die Euro-6-Norm erfüllenden Motoren mit Leistungen von 440 und 480 PS (324 und 353 kW) und einem Hubraum von 13 Liter im Frühjahr 2011 vorgestellt. Diese Ölwanne aus Zytel Polyamid ist weltweit eine der ersten  Serienanwendung in der Heavy-Duty-Motorenklasse. Verglichen mit seinem Vorgänger aus Aluminium ermöglicht der neue Ölsumpf eine Verringerung des Bauteilgewichts um über 50 % oder 6 kg. Damit trägt er zur Steigerung der Kraftstoffeffizienz ebenso bei wie zur Verringerung der Emissionen. Wie sich bei Scania gezeigt hat, senkt der Wechsel von Metall zu Kunststoff darüber hinaus auch das Motorgeräusch und hilft damit, die Anforderungen der Euro-6-Norm hinsichtlich der Geräuschemission zu erfüllen.

Das von Scania für die Herstellung des Ölwannenmoduls gewählte Polyamid Zytel 70 G35, ein mit 35% Glasfasern verstärktes, hitzestabilisiertes und innengeschmiertes Zytel^® PA66, gilt als ein Material der Wahl für anspruchsvolle Anwendungen unter der Motorhaube, unter anderem unter Einwirkung von hohen Temperaturen und Öl. Dank seiner niedrigen Schmelzeviskosität füllt er auch Werkzeuge mit engen Fließwegen und geringen Wanddicken, was zu sehr kurzen Zykluszeiten beiträgt. Nach Aussage des Entwicklungsteams bei Scania war ein Hauptgrund für die Werkstoffwahl, dass dieses Zytel^® Polyamid die technischen Anforderungen auch in Kontakt mit oxidiertem Öl erfüllt und dabei weiterhin die geforderte Schlagfestigkeit bietet.

Nach Festlegung der konstruktiven Randbedingungen und der Materialwahl wandte sich Scania an Idé-Pro. Dieses Unternehmen stellt Werkzeuge und Spritzgussteile her und verfügt darüber hinaus auch über die Ausstattung und Erfahrung, um hochwertige technische Kunststoffteile zu entwickeln.

DuPont unterstützte Scania über die Materialwahl hinaus auch bei der Optimierung der konstruktiven Auslegung sowie des Fertigungsverfahrens, insbesondere hinsichtlich einer gleichmäßigen Abdichtung zwischen Ölsumpf und Motor. Diese erfordert die – angesichts der großen Bauteil-Abmessungen von 847 mm Länge, 467 mm Breite und 203 mm Höhe – schwierige Einhaltung sehr enger Toleranzen. Dieses Ziel ließ sich mit Hilfe umfangreicher Fließstudien, vieler Prüfungen an Prototypen und einer ständigen Optimierung der Fertigungsparameter erreichen. Dazu Murray Smith, Development Specialist bei DuPont Performance Polymers in Schweden: „Auch die Verrippungen an der Unterseite des Ölwannenmoduls spielen eine wichtige Rolle für die Einhaltung der für das Bauteil vorgegebenen Toleranzen, und in einer weiteren Funktion wirken sie als defensiver Schutz gegen die Wirkung von Steinschlag.“

Deren diesbezügliche Effizienz wurde am European Technical Centre von DuPont in Genf nachgewiesen. Dort wurde eine Hochgeschwindigkeits-Druckluftkanone verwendet, um Stahlkugeln unter einem Winkel von 45 Grad und mit einer Geschwindigkeit von 80 km/h auf den Ölsumpf zu schießen. Die Tests bestätigten, dass die Verrippungen die Schlagenergie effizient verteilen. Dabei werden sie zwar beschädigt, die Stabilität des Ölwannenmoduls bleibt aber erhalten.
